一、产品概述

直读光谱仪是一种通过光谱技术快速测定金属材料元素成分的分铸造、机械加工、航一、产品基本信息

产品名称	直读光谱仪
型号	GP5000
外形尺寸（单位：mm）	LDH:800（L）×650（D）×400（H）
总重量	约70kg
货期	＜30天
出厂价（元）
备注说明	铁基体（或其他定制基体）
1.税费说明: 含13%增值税，含运费（到用户单位的运费，不含用户单位内部搬运及卸货）。
2.质保期: 三包服务一年（自安装调试、验收合格之日起计算）。
3.付款方式：款到发货。（预付30%，发货前一次性付清货款）
4.技术服务：含安装调试及使用培训。
5.增值服务：赛卡司（SAIKASI）实验室免费提供技术培训和测量。
6.官网查询：www.saikasi.com

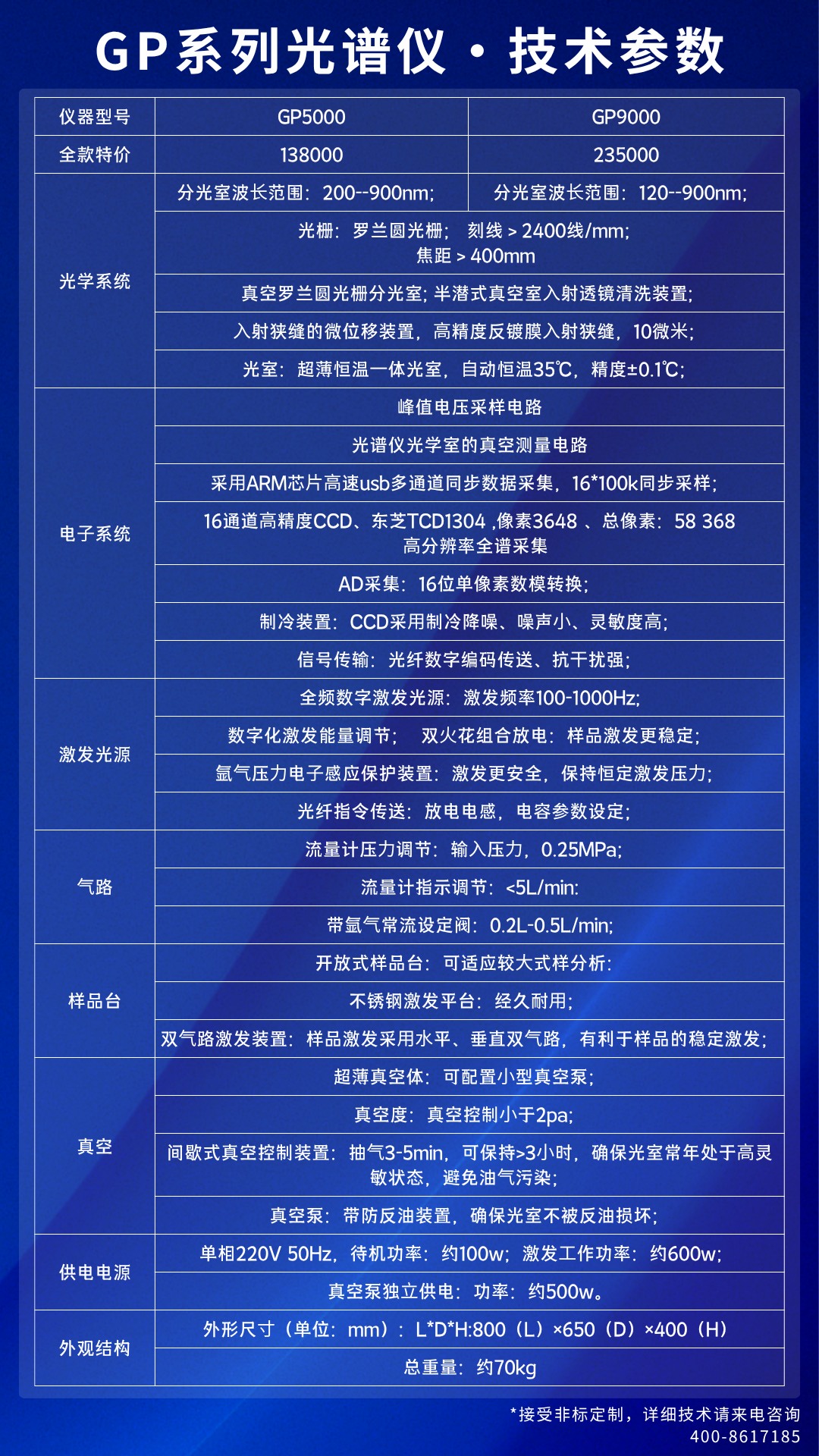

二、技术参数

项目	值域
光学系统	罗兰圆全谱真空型光学系统
分析间隙	真空软件自动控制、监测
焦距	400mm
探测器	高性能CCD
光源类型	数字光源，高能预燃技术（HEPS）
放电频率	100-1000Hz
放电电流	400A
工作电源	220VAC 50/60Hz
光学系统	罗兰圆全谱真空型光学系统
分析间隙	真空软件自动控制、监测
检测时间	依据样品类型而定，一般25S左右
电极	钨材喷射电
光学恒温	34℃± 0.3℃
氩气要求	100.00%
氩气进口压力	0.5MPa
氩气流量	激发流量约3.5L/min
工作温度	10℃～35℃
工作湿度	20％～85％

三、产品结构特点

光室	1、真空罗兰圆光栅分光室;
	2、半潜式真空室入射透镜清洗装置;
	3、入射狭缝的微位移装置，高精度反镀膜入射狭缝，10微米；
	4、光栅：罗兰圆光栅；刻线＞2400线/mm；焦距＞400mm
	5、分光室波长范围：120--800nm；
	6、光室：超薄恒温一体光室，自动恒温35℃，精度±0.1℃；
电子系统	1、峰值电压采样电路
	2、光谱仪光学室的真空测量电路
	3、采用ARM芯片高速usb多通道同步数据采集，16*100k同步采样；
	4、16通道高精度CCD、东芝TCD1304 ,像素3648 、总像素：58 368 高分辨率全谱采集
	5、AD采集：16位单像素数模转换；
	6、制冷装置：CCD采用制冷降噪、噪声小、灵敏度高；
	7、信号传输：光纤数字编码传送、抗干扰强；
激发光源	1、全频数字激发光源：激发频率100-1000Hz;
	2、数字化激发能量调节；
	3、双火花组合放电：样品激发更稳定；
	4、氩气压力电子感应保护装置：激发更安全，保持恒定激发压力；
	5、光纤指令传送：放电电感，电容参数设定；
气路	1、流量计压力调节：输入压力，0.25MPa；
	2、流量计指示调节：<5L/min:
	3、带氩气常流设定阀：0.2L-0.5L/min;
真空	1、超薄真空体：可配置小型真空泵；
	2、真空度：真空控制小于2pa；
	3、间歇式真空控制装置：抽气3-5min，可保持>3小时，确保光室常年处于高灵敏状态，避免油气污染；
	4、真空泵：带防反油装置，确保光室不被反油损坏；
供电电源	1、单相220V 50Hz，待机功率：约100w；激发工作功率：约600w；
供电电源	2、真空泵独立供电：功率：约500w。

四、分析软件

1、全中文windows系统下运行全中文分析软件，根据需求可切换多国语言版本，设置分析参数，激发、冲洗、予燃爆光时间选择，自动完成。
2、自动数据采集，最小二乘原理自动拟合工作曲线。
3、分析曲线自动二点或单点标准化。
4、自动控样校正，一条分析曲线，可以选择多点控样校正。
5、输出方式可选：强度、强度比率、浓度、校正浓度。
6、在同一点可重复一次或多次激发，删除一次或多次激发结果。
7、自动计算平均值，SD和RSD。
8、校正元素间的干扰和背景修正。
9、公用的标准物质库。
10、测试结果可打印输出、存盘保存，打印格式可自己编排，也可生成Word文档等保存。
11、测试结果可以通过网络和计算机标准口进行远距离传输。
12、软件附带故障诊断和自测试程序，自动生成的数据文件，可以远程对仪器故障进行判断。

五、核心应用领域

‌冶金行业

‌实时监测矿石冶炼和钢材生产过程中的元素成分，确保产品质量一致性炉前快速定量分析，替代传统化学方法，缩短冶炼周期。

‌铸造与机械制造

（1）精准测定铸件化学成分，及时调整铸造工艺以减少缺陷（废品率可从3%降至0.5%）。

（2）分析机械零件、钛合金等材料的元素含量，助力高端装备制造的质量控制。

‌新兴材料与科研领域

稀土材料成分检测。

航空航天级铝合金中痕量元素（如Mg、Li）的ppm级检测。

六、典型应用场景

生产现场：铸造车间炉前快速反馈、金属回收分拣。
实验室：军工材料验证、科研机构成分研究。
质量监督：商检部门对进出口金属制品的合规性检测。
黑色金属：生铁、铸铁、铸钢、钢及钢合金等（C ，Si，Mn， P ，S， N i ， C r ，Ti等）
有色金属合金：铝、锌、铜、镍、钴、镁、铅（Si，Fe，Cu，Mg，Mn，Ni，Pb，Sb，Bi 等）。

七、技术优势对比

维度	传统化学分析	直读光谱仪
分析速度	数小时至数天	秒级至分钟级‌‌
检测精度	人工操作误差风险高	CCD全谱检测精度达1ppm
应用扩展性	受试剂和方法限制	支持铁、铝、铜等20余种金属基体

八、仪器核心部件及软件示意图

仪器核心部件展示
序号	名称	品牌	产地	备注
1	光室	SAIKASI	中国	/
2	光栅	德国蔡司	德国	/
3	入射镜片及透镜	德国蔡司	德国	/
4	CCD检测器	日本东芝	日本	/
5	真空泵	飞越	中国	/
6	光纤	美国安捷伦	美国	/
7	压力传感器	美国霍尼韦尔	美国	/
8	电磁阀	日本欧姆龙	日本	/
9	入射狭缝装置	SAIKASI	中国	/
10	激发光源系统	SAIKASI	中国	/
11	数据采集系统	SAIKASI	中国	/
12	气路系统	SAIKASI	中国	/
13	分析软件	SAIKASI	中国	/

仪器软件测试示例参考图
a、铝基测试展示

b.铁基材料测试展示

九、实际应用参考

1. 铁基体元素、曲线可选分析范围
直读光谱仪铁基体元素、曲线可选分析范围
		Fe-000	Fe-001	Fe-002	Fe-003	Fe-004	Fe-005	Fe-006	Fe-007	Fe-008
序号	元素	通用线	低合金钢	铸铁	Cr/Ni不锈钢	高锰钢	高Cr铸铁	Cr钢	高速工具钢	Ni钢
1	C	0.0015-4.3	0.0015-1.3	1.8-4.5	0.008-2.5	0.5-2.4	0.9-3.4	0.04-2.2	0.08-2.2	1.2-3.5
2	Si	0.001-5.5	0.01-3.9	0.2-4.7	0.09-4.0	0.3-1.7	0.2-2.5	0.1-1.4	0.04-1.5	0.04-1.5
3	Mn	0.001-19.6	0.03-2.1	0.06-4.7	0.12-16	5.3-23	0.1-2.4	0.1-1.5	0.04-1.7	0.001-2.1
4	P	0.0015-2.4	0.002-0.12	0.02-0.8	0.003-0.3	0.01-0.2	0.01-0.3	0.006-0.05	0.004-0.07	0.0015-0.56
5	S	0.0015-0.35	0.002-0.16	0.003-0.2	0.001-0.4	0.006-0.11	0.01-0.15	0.001-0.3	0.001-0.06	0.0015-0.24
6	Cr	0.001-32.1	0.01-4.5	0.03-10.5	7.4-32	0.08-3.8	0.4-34	7.8-24	1.8-14	0.0015-9.1
7	Ni	0.0025-43.4	0.004-4.4	0.05-6.8	0.8-32	0.04-3.5	0.05-32	0.09-4.2	0.07-0.55	0.9-36.6
8	Mo	0.001-9.5	0.004-1.3	0.01-2.1	0.08-4.2	0.1-2.0	0.1-4	0.02-1	0.02-9.4	0.0015-1.5
9	Al	0.003-2.1	0.003-1.5	0.002-0.12	0.005-1.7	0.008-0.12	0.003-1.5	0.1-1.7	0.005-1.6
10	Cu	0.002-8.1	0.002-0.5	0.06-2.2	0.05-4.5	0.02-0.6	0.06-1.5	0.02-0.5	0.04-0.5	0.005-0.3
11	Co	0.001-17.9	0.001-0.5	0.008-0.03	0.008-17	0.007-0.1	0.001-0.5	0.01-0.5	0.008-8.0
12	Ti	0.002-1.2	0.002-1.2	0.007-1.0	0.005-1.1	0.004-0.4	0.01-0.14	0.006-0.4	0.006-0.4
13	Nb	0.002-2.0	0.002-0.3	0.002-0.7	0.02-2.0	0.08-0.42	0.1-0.7	0.002-0.7	0.002-0.7	0.003-0.38
14	V	0.003-9.5	0.003-0.9	0.01-0.7	0.02-9.5	0.01-0.84	0.02-1.2	0.03-1.1	0.03-2.5
15	W	0.03-19	0.03-2.1	0.007-1.0	0.002-4.1	0.03-2.1	0.03-2.1	0.05-0.7	0.06-19
16	Pb	0.001-0.07	0.003-0.03	0.002-0.04	0.001-0.02	0.003-0.03	0.003-0.03	0.003-0.03	0.001-0.07
17	Mg	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.001-0.14	0.005-0.25
18	B	0.006-0.5	0.006-0.02	0.002-0.5	0.007-0.02	0.009-0.02	0.006-0.02	0.006-0.02	0.006-0.02	0.005-0.25
19	Sn	0.001-0.3	0.001-0.09	0.003-0.3	0.003-0.05	0.008-0.07	0.001-0.09	0.001-0.09	0.007-0.05
20	Zn	0.002-0.04	0.002-0.04	0.005-0.03	0.002-0.008	0.002-0.04	0.002-0.04	0.002-0.04	0.002-0.04
21	As	0.007-0.1	0.007-0.1	0.008-0.09	0.004-0.04	0.007-0.1	0.007-0.1	0.007-0.1	0.007-0.1
22	Bi	0.001-0.03	0.001-0.01	0.006-0.03	0.004-0.003	0.001-0.01	0.001-0.01	0.001-0.01	0.001-0.01
23	Zr	0.004-0.35	0.004-0.35	0.004-0.35	0.004-0.35	0.004-0.35	0.004-0.35	0.004-0.35	0.004-0.35
24	La	0.002-0.12	0.002-0.12	0.002-0.12	0.002-0.12	0.002-0.12	0.002-0.12	0.002-0.12	0.002-0.12
25	Ca	0.0004-0.002	0.0004-0.002	0.0004-0.002	0.0003-0.001	0.0004-0.002	0.0004-0.002	0.0004-0.002	0.0004-0.002
26	Ce	0.004-0.09	0.004-0.09	0.004-0.09	0.004-0.09	0.004-0.09	0.004-0.09	0.004-0.09	0.004-0.09	0.002-0.02
27	Sb	0.002-0.2	0.002-0.02	0.004-0.2	0.005-0.022	0.002-0.02	0.002-0.02	0.002-0.02	0.002-0.02
28	Te	0.013-0.015	0.013-0.015	0.013-0.015	0.013-0.015	0.013-0.015	0.013-0.015	0.013-0.015	0.013-0.015
29	N	0.01-0.9	0.02-0.09	0.04-0.9	0.04-0.9	0.01-0.09	0.04-0.9	0.04-0.9	0.08-0.05
30	Fe	余量	余量	余量	余量	余量	余量	余量	余量	余量

2. 铝基体元素、曲线可选分析范围
直读光谱仪铝基体元素、曲线可选分析范围
		Al-000	Al-001	Al-002	Al-003	Al-004	Al-005
序号	元素	通用线	纯铝	铝硅合金	铝锌合金	铝铜合金	铝镁合金
1	Si	0.001-24	0.01-1.2	0.02-24	0.02-9.4	0.02-7	0.02-2.3
2	Fe	0.001-4	0.01-4	0.02-4	0.03-1	0.05-1.9	0.07-0.8
3	Cu	0.002-6	0.002-1	0.005-6	0.01-4.3	0.01-13	0.007-1
4	Mn	0.001-2.4	0.001-1	0.005-1	0.02-1	0.05-1	0.03-2.4
5	Mg	0.002-4	0.002-1	0.01-1.5	0.01-4	0.01-2.7	0.006-10.2
6	Cr	0.001-0.5	0.001-0.15	0.005-0.5	0.01-0.4	0.01-0.14	0.01-0.4
7	Ni	0.001-2.5	0.001-0.16	0.02-2.5	0.01-0.2	0.01-2.3	0.005-0.25
8	Zn	0.002-12	0.002-0.5	0.005-3.5	0.01-12	0.05-3.5	0.01-1
9	Ti	0.001-0.4	0.001-0.15	0.005-0.4	0.005-0.3	0.001-0.2	0.007-0.3
10	Pb	0.001-0.5	0.002-0.5	0.005-0.5	0.005-0.5	0.01-0.5	0.001-0.5
11	Bi	0.02-0.6	0.02-0.6	0.02-0.6	0.002-0.6	0.02-0.6	0.02-0.6
12	Ca	0.002-0.03	0.002-0.03	0.002-0.03	0.002-0.03	0.002-0.03	0.002-0.03
13	Cd	0.001-0.3	0.001-0.3	0.001-0.3	0.002-0.3	0.01-0.3	0.01-0.3
14	Ce	0.05-0.3	0.05-0.3	0.05-0.3	0.05-0.3	0.05-0.3	0.05-0.3
15	Co	0.009-0.4	0.009-0.4	0.003-0.4	0.01-0.05	0.03-0.4	0.03-0.4
16	Ga	0.002-0.06	0.002-0.06	0.005-0.2	0.005-0.2	0.005-0.2	0.009-0.02
17	La	0.02-0.12	0.02-0.12	0.02-0.12	0.02-0.12	0.02-0.12	0.02-0.12
18	Sb	0.005-0.4	0.1-0.4	0.005-0.4	0.1-0.4	0.1-0.4	0.1-0.4
19	Sn	0.005-0.3	0.01-0.2	0.003-0.5	0.005-0.2	0.02-0.3	0.007~0.2
20	Sr	0.005-0.1	0.005-0.1	0.005-0.1	0.005-0.1	0.005-0.1	0.005-0.1
21	V	0.002-0.05	0.004-0.05	0.005-0.2	0.005-0.03	0.01-0.03	0.002-0.03
22	Zr	0.001-0.3	0.001-0.12	0.005-0.2	0.01-0.3	0.001-0.2	0.003-0.12
23	Ag	0.02-3	0.02-3	0.02-3	0.02-3	0.02-3	0.02-3
24	Be	0.001-0.2	0.001-0.2	0.001-0.2	0.001-0.2	0.001-0.2	0.001-0.009
25	Al	余量	余量	余量	余量	余量	余量

3.铜基体元素、曲线可选分析范围
直读光谱仪铜基体元素、曲线可选分析范围
		Cu-000	Cu-001	Cu-002	Cu-003	Cu-004	Cu-005	Cu-006
序号	元素	通用线	黄铜	白铜	铝铜合金	铍青铜	锡铅铜	紫铜
1	Zn	0.001-42	0.5-42	15-26	0.04-7	0.005-0.23	0.003-11.3	0.0002-0.3
2	Pb	0.001-6	0.01-6	0.002-1.3	0.002-0.12	0.005-0.3	0.001-21	0.0003-1.5
3	Sn	0.001-9.5	0.009-9.5	0.009-5.8	0.003-2.5	0.005-0.18	0.005-19	0.0002-0.3
4	Mn	0.001-5.3	0.001-5.3	0.001-1.8	0.001-2.4	0.005-0.08	0.001-0.4	0.0005-0.1
5	Fe	0.001-6	0.02-3	0.03-2.7	0.005-6	0.02-0.28	0.003-1	0.0002-0.2
6	Ni	0.001-34	0.009-1.8	5.5-34	0.002-6	0.005-0.35	0.001-5	0.0005-0.5
7	Si	0.001-4.6	0.001-4.6	0.002-0.8	0.004-0.3	0.02-0.3	0.002-1.4
8	Mg	0.001-0.7	0.001-0.01	0.003-0.7				0.0002-0.01
9	Cr	0.001-1.8	0.001-0.2	0.001-1.8		0.002-0.006		0.0002-0.03
10	Te	0.005-0.05						0.0005-0.05
11	As	0.001-0.3	0.001-0.2	0.005-0.05	0.001-0.03		0.004-0.2	0.0005-0.3
12	Sb	0.001-0.6	0.001-0.4		0.001-0.1		0.001-0.6	0.0005-0.35
13	Cd	0.001-0.03	0.001-0.02		0.001-0.01			0.0001-0.03
14	Bi	0.002-5.5	0.002-5.5	0.001-0.1	0.002-0.12		0.006-1.0	0.0001-0.07
15	Ag	0.007-0.1	0.007-0.1	0.002-0.1			0.001-0.06	0.0006-0.05
16	Co	0.004-2.0	0.004-0.5	0.007-0.3		0.15-2.0	0.001-0.2	0.0001-0.05
17	Al	0.001-12	0.001-6.7	0.001-2.0	3.0-12	0.02-0.2	0.01-0.6	0.0002-0.02
19	B	0.001-0.03	0.002-0.005	0.003-0.009				0.0003-0.03
20	Ti	0.003-0.15		0.003-0.15
21	Se	0.003-1.4	0.003-1.4				0.005-0.5	0.0005-0.06
22	Be	0.32-3.2				0.32-3.2
23	Cu	余量	余量	余量	余量	余量	余量	余量

注：其他应用参考还包括锌基体、钴基体、镁基体、钛基体、锡基体、铅基体、镍基体等其他基体可定制。

十、仪器配置

序号	内容描述	数量
1	GP5000全谱直读光谱仪主机	1台
2	分析基体（铁基体或客户需求订制）	1个
3	工作曲线	1套
4	分析及校准软件（U盘）	1套
5	计算机（联想）	1套
6	打印机（HP）	1台
7	真空泵系统	1套
8	减压阀	1套
9	电极刷	1个
10	过滤器	1个
11	用户手册（仪器使用说明书）	1份

2.用户自购项目参考
序号	选配件名称	数量	备注	参考价	备注
1	高纯氩气（纯度≥99.999%）	1瓶	必备	300
2	小型空调1~1.5p	1台	室内温度在5-35度（选配）	2000
3	高精度磁饱和稳压电源	1台	电压不稳时需要（选配）	7800
4	氩气净化机	1台	氩气不纯时需要（选购）	12000
5	光谱磨样机或砂轮机	1台	必备，铁基体使用	5000
6	特殊标样	2块	用户自备	赠送
备注：选购项目根据自身实际情况而定，如需我方代购请与项目负责人沟通确认！
