手动影像测量仪 CYX-S系列
-
一、产品介绍
CYX系列影像仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。
二、产品应用

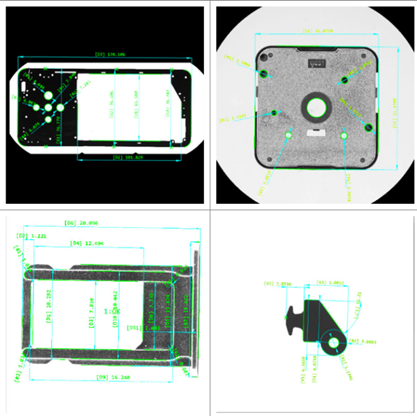

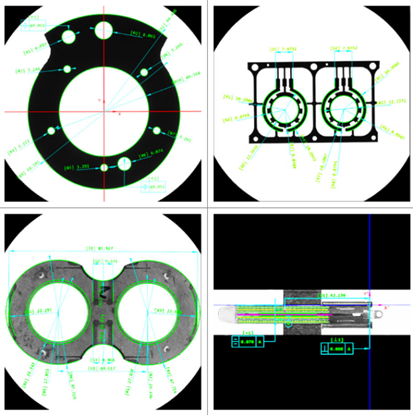

影像测量仪的应用非常广泛，基本可以理解为能够看到的地方，都能够进行测量。
主要应用于机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
三、产品特点
-
采用高硬度、高精密、不易变形的花岗石底座及立柱，稳定性好；
-
采用功能强大的测量软件，易学易用，处理数据方便快捷；
-
采用0.7X-4.5X定倍卡位镜头，变换方便，倍率准确；
-
装有激光指示器，快速定位测量位置；
-
采用精密传动消除丝杆间隙，保证传动手轮旋转舒适且无间隙。
四、技术参数
型号 CYX200S CYX300S CYX400S CYX500S 测量行程(X轴×Y轴) 200 mm×100 mm 300 mm×200 mm 400 mm×300 mm 500 mm×400 mm Z轴测量行程 ≤200mm 光栅尺分辨率 0.001mm工业级精密光栅尺 X、Y轴线性精度值误差 E≤(3+L/200)μm （L单位mm，指被测长度） 玻璃台承载重量 ≤25 kg 光源 LED冷光源，亮度可微调 视频总倍率 约20X～150X 主机外形尺约 580*550*850 mm 770*1257*1535 950*1340*1580 1120*930*1680 仪器总重（kg） 130 230 300 400 数据输出 测量数据 Word(doc)、Excel(xls)格式、物件放大摄像图形(bmp、jpg)、二维图形 AutoCAD(dxf) 数据导入 二维图形AutoCAD(dxf)) 注意：Z轴升降高度与测量高度可根据测量需求，定制加高（定制型费用另计） 五、配置清单
影像系统 相机 高解析分辨率1/3”彩色CCD 或 数字相机 镜头 赛卡司光学高清镜头 光学放大倍率0.7×-4.5× 定格倍率 光栅尺 赛卡司高精度精密光栅尺，分辨率0.001mm 光源 表面光 赛卡司自主定制环形LED冷光源，亮度可微调 轮廓光 赛卡司自主定制LED圆形可微调式投射冷光源 传动方式 台湾精密无牙传动+台湾HIWIN线性导轨 操作方式 X、Y、Z轴均为手动操作 机台底座、Z轴立柱 高精度花岗岩 测量软件 赛卡司精密智能测量软件 电源 AC 220±5V、50Hz 建议使用环境 温度 20±3 ℃，湿度35%-65% 玻璃校正片 1片 软件加密锁 1个 电脑 1台 设备桌子/电脑桌 一张
-
