一、产品介绍

CK系列闪测仪主要基于光学成像原理。它通过高分辨率的相机和特殊的光学系统对目标物体进行拍照。当光线照射到被测物体表面时，相机捕捉物体的轮廓和细节特征，然后利用图像分析软件，根据拍摄到的图像信息，通过算法来精确测量物体的尺寸、形状、位置等几何参数。例如，在测量一个小型精密机械零件时，闪测仪的光源照亮零件，相机瞬间获取零件的影像，软件会识别零件边缘，通过像素与实际尺寸的换算关系来得出零件的实际尺寸。

二、产品应用

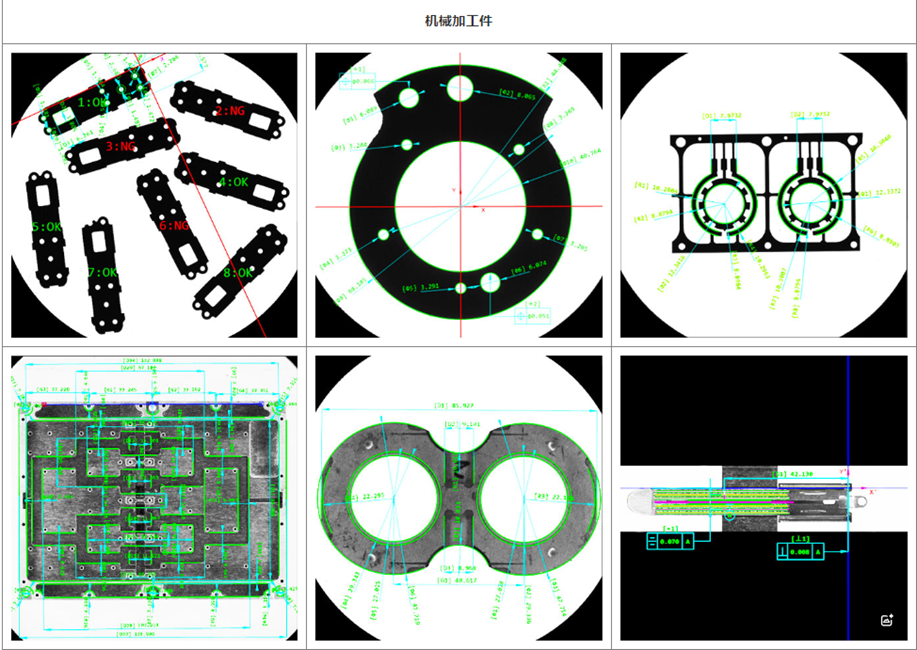

精密机械加工行业：用于测量各种金属零件，如螺丝、螺母、轴类零件等的尺寸精度，能够快速检测出加工误差，确保产品质量符合设计要求。

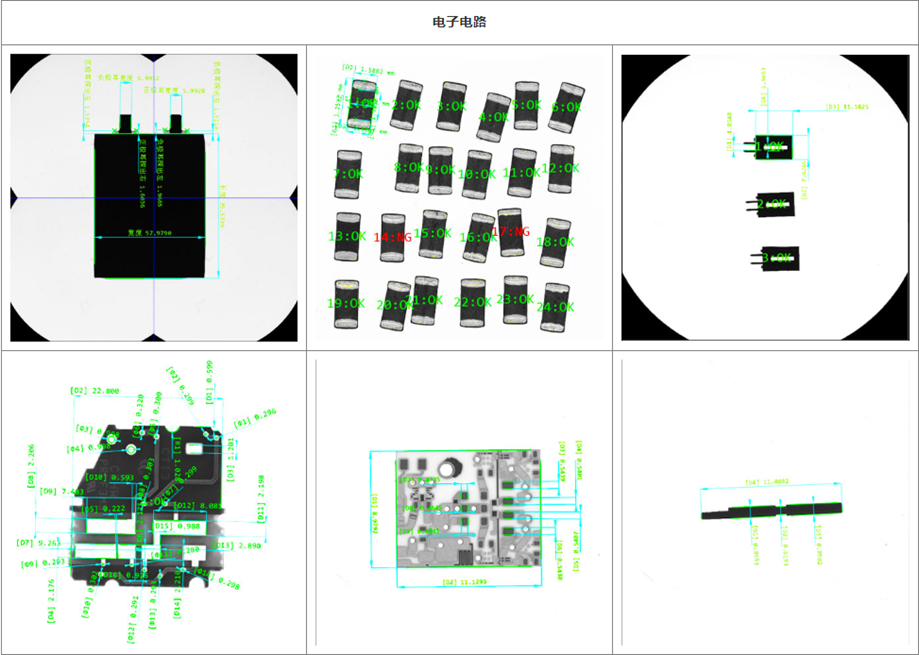

电子行业：对电子元器件，像芯片、电路板等进行尺寸测量和外观缺陷检测。例如，在芯片制造过程中，闪测仪可以检测芯片的引脚间距、芯片的长宽尺寸等是否符合标准。

模具制造行业：帮助测量模具的型腔尺寸、型芯尺寸以及各种复杂的曲面形状，确保模具精度，从而保证注塑产品或压铸产品的质量。

三、产品特点

1. 高效

• 一次测量99+处尺寸：可同时测量工件的不同特征，一次编程所测量的尺寸可达99+处。

• 一次测量100+个工件：一键同时测量，每个工件也可包括多处测量尺寸。

2. 精准

• 自动调整焦点：“自动对焦”可自动调节Z轴高度，使测量对象处于清晰状态。

• 智能识别边缘，消除偏差 ：

1. 亚像素处理，将1个像素分割到0.01以下，应用于大视野和小视野模式下的边缘检测及测量。（2）拟合处理，提取100个以上的测量边缘点，进行拟合，识别线、圆、圆弧等。测量结果不会因人而异。

3. 简捷

• 简单的操作流程：放置工件—>一键测量

• 实用的测量辅助工具：数十种辅助类算子可将复杂测量简洁化，大大提高编程速度。

自动测量：自主研发的自动测量算子，实现了同时测量宽度、孔、环、夹角等多种元素，上手简单、测量快速。

4. 快速输出

• 测量结果自动保存：测量结果自动保存项目文件，并自动统计OK数、NG数等，同时自动保存日期时间、批号等信息，以方便提取过去时间段的测量结果。

• 丰富的统计形式：数据自动收集并生成统计，如正态分布直方图、趋势图、excel格式列表。

• 快速制作检测结果报告书：可选择报告形式、分为统计和单品，可设定报告、可打印、保存CSV或 PDF文件。

5. 光学系统

• 即使有段差焦点依然清晰：搭载大景深的专用设计镜头，提高测量可靠性和操作性。

• 即使有段差焦点大小也不会改变：搭载双远心镜头。图像拍摄不会受远近差影响，测量无需担心测量对象凹凸不平。

• 视野内即使是边缘部位变形也比较少：搭载低畸变镜头，视野边缘部位图像形变小，测量无需担心测量对象摆放的位置。

6. 软件系统

• 测量效率高，大约1s可测一个。

• 通过表格形式展示测量结果，超出公差范围的测量值标红显示，并给出超差值。

• 可测量曲线长度、不规则边缘的轮廓度等。

• 快速精准的自动对焦功能。设置好对焦区域后，双击可自动对焦至清晰的测量高度。

• 光源实现自动控制，支持自动打光。

• 修改编辑及查看寻边状况。软件可以修改编辑任何测量元素的寻边范围、光源亮度、测量高度等。

• 批量设置尺寸的公差上下限。对于已输入设计值的测量尺寸，可一次性批量设置其公差上下限，提高效率。

• 可在执行测量的过程中停止执行程序，并对某元素修改保存后，再次执行测量。

• 可修改元素名称及尺寸名称，以便与用户图纸一致。用户可任意修改元素的名称及尺寸名称。

选配功能：CAD 导入功能

• 可将规范的dxf文件导入测量软件，智能生成检测要素、测量项及设定公差，进行辅助编辑测量程序。

注：导入的 dxf 文件需按照国标要求绘图

四、技术参数

五、配置清单
